4.4. Remoción de Áreas de Cobre

Para mayores detalles vea la sección Pintar Superficie en la sección de referencia Objeto Geometría.

Es necesario remover grandes superficies de cobre cuando desea evitar cortos debido a oxidación, polvo u otros, o en circuitos RF (radio-frecuencia), donde las superficies de cobre no utilizadas actúan como componentes parasitarios no deseados. Este tutorial explica cómo remover todo el cobre que no se especifica en el archivo Gerber al igual que seleccionando específicamente la superficie de cobre a ser removida.

_images/coppercleardemo1.png

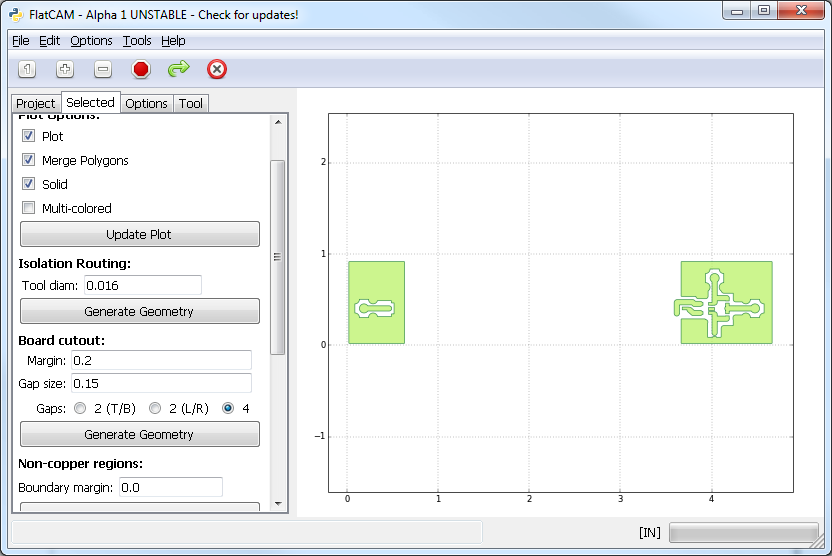

  1. Cargue un archivo Gerber como se explica en los tutoriales anteriores.

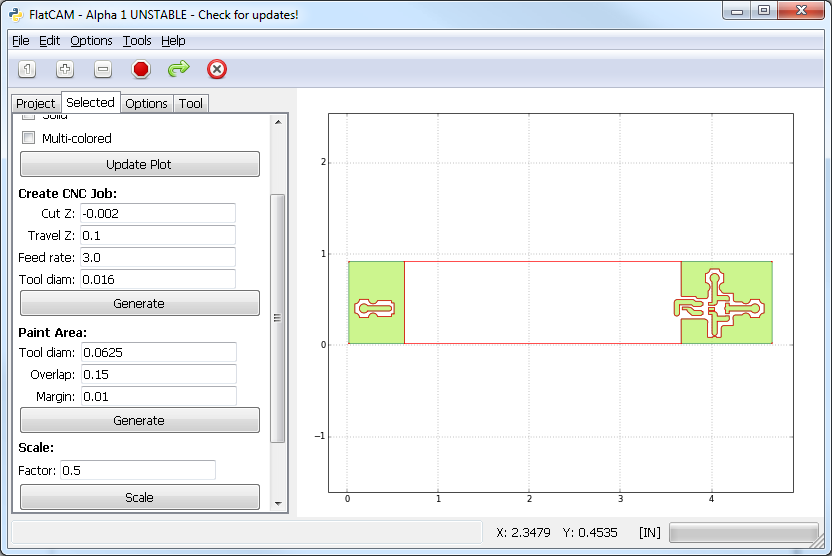

  2. En la lengüeta Selected, cuando el Objeto Gerber se encuentra seleccionado, bajo la sección Non-copper regions (Superficies sin cobre), ingrese el margen deseado para los límites (“Boundary Margin”) y presione Generate Geometry. Esto generará un nuevo Objeto Geometry que contiene un rectángulo definiendo los límites del área de trabajo alrededor de los elemento del Objeto Gerber, y luego genera un segundo Objeto Geometry con la diferencia entre el primer Objeto Geometry y los elemento en el Objeto Gerber. El objeto resultante contiene polígonos que cubren todas aquellas áreas sin cobre.

    _images/coppercleardemo2.png
  3. Ahora podemos seleccionar cuáles polígonos deseamos “pintar”, esto es, dibuja la ruta de una herramienta de corte que cubre toda la superficie indicada. En la lengüeta Selected para el nuevo objeto, bajo Paint Area (Pintar area), indique lo siguiente:

    • Tool diam. (Diámetro de la herramienta): El diámetro de la herramienta que utilizará para remover cobre.
    • Overlap (Traslapo): Fracción del diámetro de la herramienta que desea de traslapo en la ruta de la herramienta. El valor por defecto es 0.15 y es el valor mínimo necesario para evitar dejar cobre en la placa en esquinas de 90 grados.
    • Margin (Margen): Distancia que la herramienta debe mantener con respecto a los límites de los polígonos indicados. Esto es importante para asegurar que una herramienta de gran tamaño, apropiada para remover cobre, no dañe los bordes de las trazas. Se recomienda definir los bordes de las trazas mediante Enrutamiento de Aislación con una herramienta de alta precisión.

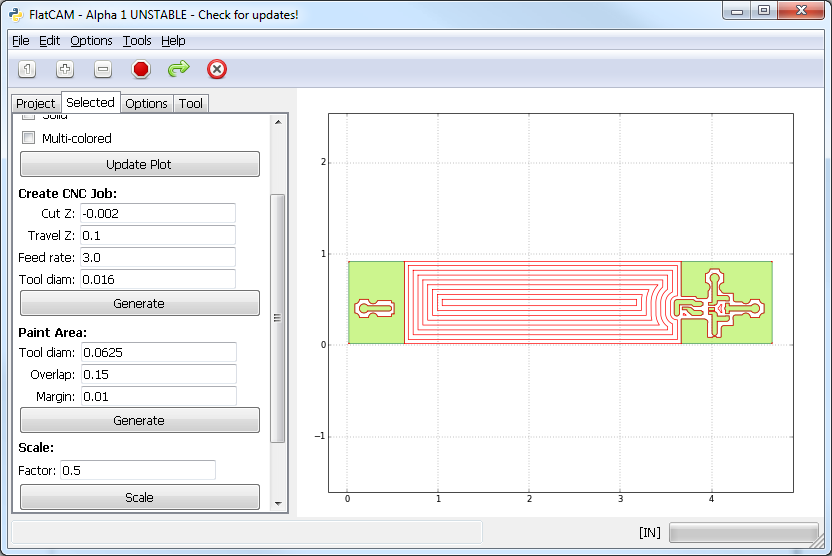

  4. Haga clic en Generate y luego sobre la traza, dentro del polígono que desea “pintar”. Esto creará un nuevo Objeto Geometry con la ruta deseada.

    _images/coppercleardemo3.png
